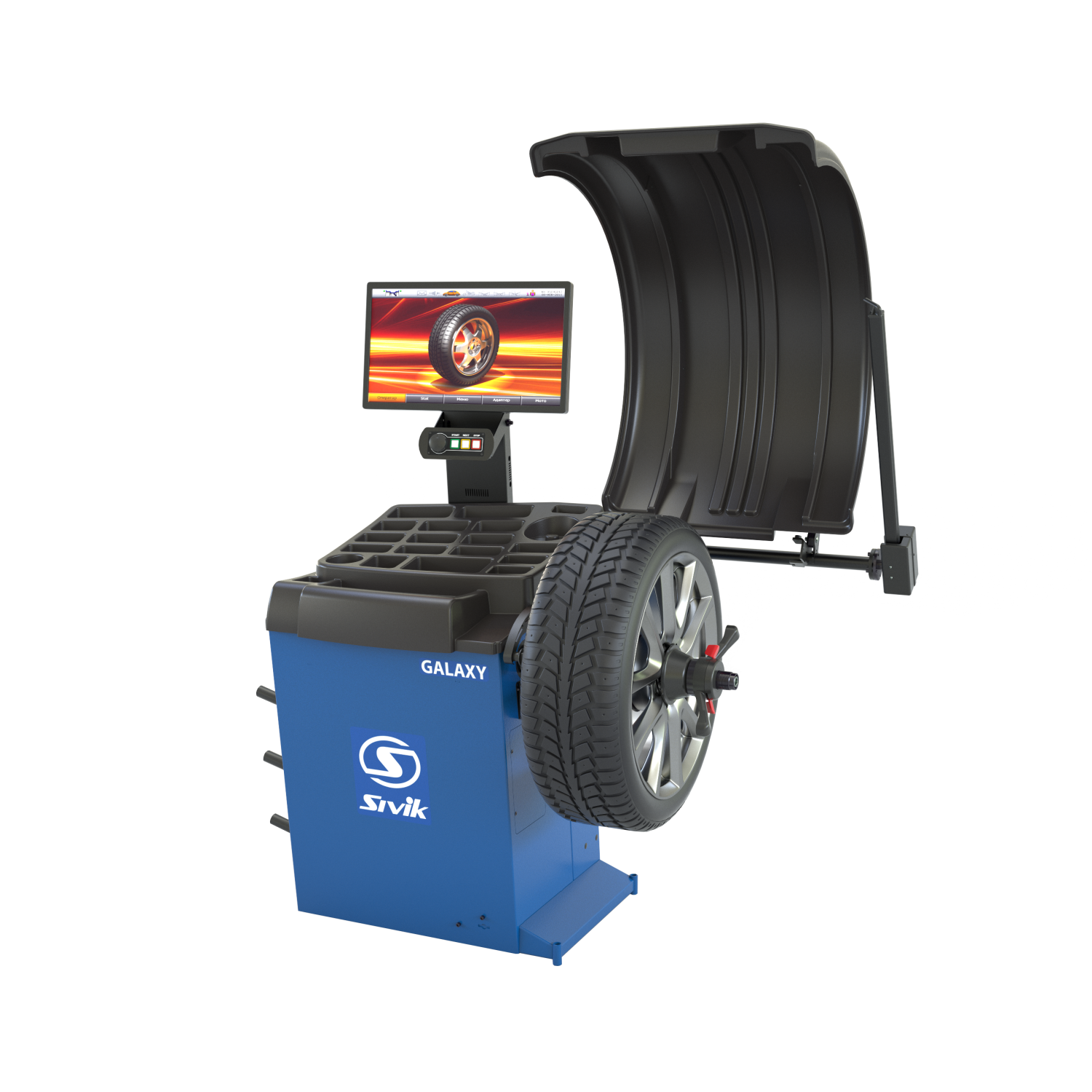

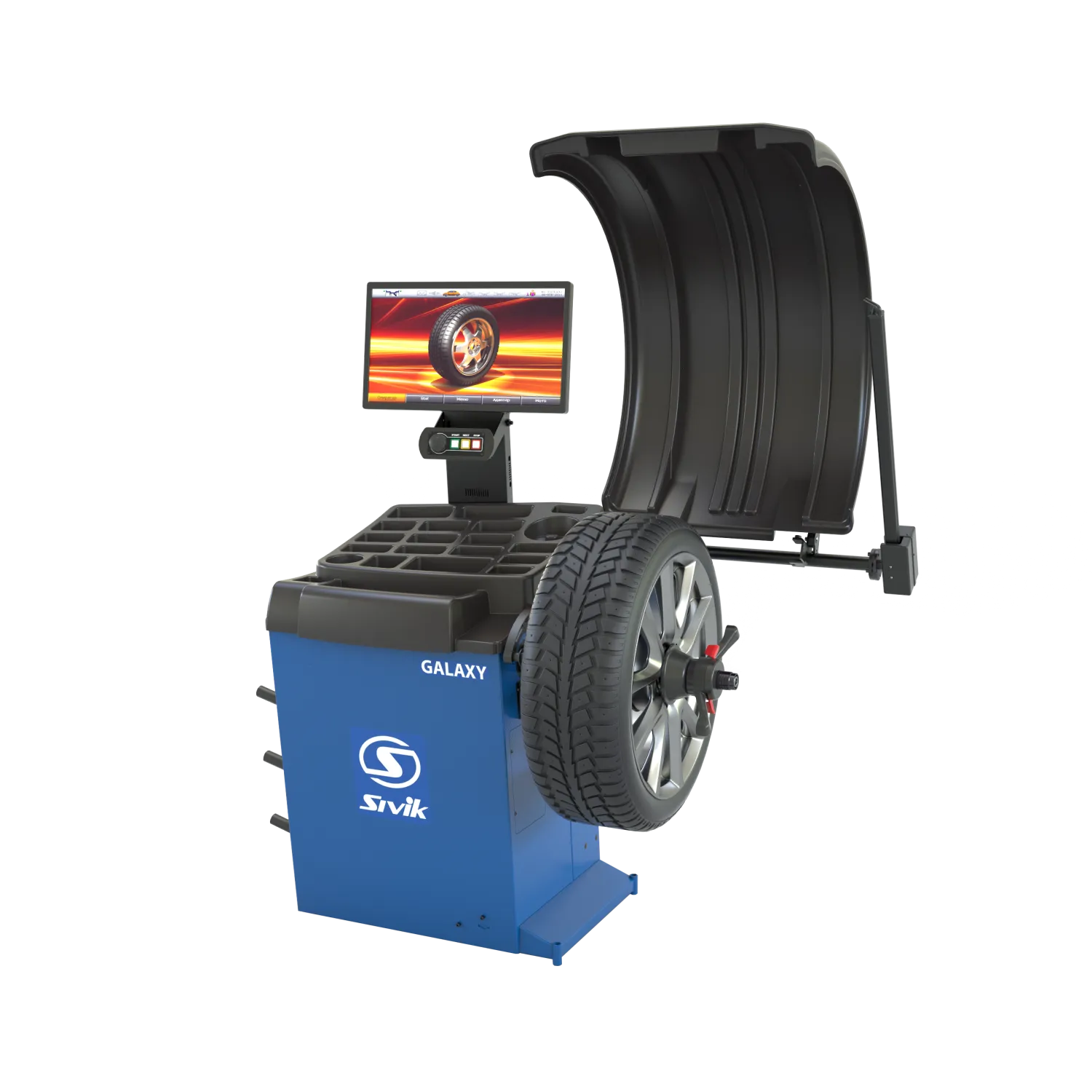

Балансировочный станок GALAXY

Применение современных технологий S-Drive и SmartALU позволяет отбалансировать любое колесо за минимальное количество времени. Дополнительную экономию времени обеспечивает особая конструкция электронной линейки и комплектация станка быстросъемной гайкой Haweka.

 Цвет: Синий.  Питание: 220В.

• Две электронные линейки для автоввода параметров (дистанция, диаметр, ширина)
• Программа Split, позволяющая распределить (скрыть) груз за спицы
• технология AutoALU (автоматическое определение схемы установки (ALU), автоматическое определение типов грузов)
• технология Direct3D (прямое измерение параметров плоскостей коррекции, точная установка ленточных грузов)
• технология NO TOUCH:
  • автоматический ввод размеров при выдвижении линейки в начале измерений;
  • автоматический вызов программы AutoALU после ввода размеров;
  • автоматический запуск измерения дисбаланса при опускании кожуха;
  • автоматический поворот к месту установки груза слева после измерения дисбаланса;
  • автоматическое управление установкой ленточного груза при выдвижении линейки после измерения дисбаланса;
  • автоматическое подтормаживание вала для снятия-установки колеса по завершении процесса балансировки
• автодоворот к месту установки грузов
• автодоворот для очистки места установки грузов
• встроенный счетчик отбалансированных колес
• голосовые подсказки и голосовое подтверждение результатов балансировки
• блок защиты от перепадов напряжения

На станке Galaxy может быть отбалансировано практически любое колесо:

• Максимальный диаметр диска 28”
• Максимальная ширина диска 20”
• Максимальная масса колеса 70 кг
• Балансировка специфических колес (мото, колеса без центральных отверстий)

Обновления в новом Sivik GALAXY NEW

Новый 3D-интерфейс и расширенное голосовое сопровождение

Особо привлекают внимание клиентов. Пошаговые инструкции на экране помогут в работе мастеров.

Лазерный указатель

Плоскости установки груза повысит точность установки груза на «6 часов» на литых дисках

Измерение биения диска

Теперь и в Galaxy. Выполняется с помощью специального ролика, который входит в комлектность станка.

Новая рабочая поверхность

Крышка станка станет прочнее, ячейки глубже. Теперь легко разместятся все аксессуары, груза в стандартной упаковке и даже бутылка с обезжиривателем.

Новая форма корпуса и положение вала

Корпус станка станет наклонным и очень удобным для работы с колесом в положении «6 часов». Благодаря этому мастер сможет стоять вплотную к станку, что упростит доступ к дальним ячейкам рабочего стола и к пульту управления.

Вал на станке будет расположен максимально близко к мастеру, вылет вала также увеличен до максимума.

Удобный интерфейс

Вся информация о работе станка выводится на графический LCD дисплей. Каждый режим работы снабжен встроенной текстовой подсказкой.

Технология AutoALU

• Автоматическое определение схемы установки (ALU);
• Автоматическое определение типов грузов (от типа груза зависит смещение центра тяжести груза в плоскости коррекции).

Технология S-Drive

• векторное управление малошумящим 3-фазным двигателем для поворота в рассчитанное угловое положение;
• расчет угла поворота вала с учетом диаметра диска, траектории линейки и толщины груза;
• учет способа установки груза (ручной или линейкой) при расчете угла поворота вала;
• следящее удержание в расчетном положении;
• подтормаживание вала при установке/снятии колеса;
• переключение между правым и левым грузом без использования меню.

Технология NO TOUCH

При балансировке колеса оператор может не нажимать ни одной кнопки – станок будет сам вести оператора, а где нужно, автоматически подстроится под его действия.

• автоматический ввод размеров при выдвижении линейки в начале измерений;
• автоматический вызов программы AutoALU после ввода размеров;
• автоматический запуск измерения дисбаланса при опускании кожуха;
• автоматический поворот к месту установки груза слева после измерения дисбаланса. Если слева груз не требуется, то для установки груза справа;
• автоматическое управление установкой ленточного груза при выдвижении линейки после измерения дисбаланса;
• для установки груза с другой стороны достаточно толкнуть колесо, и оно остановится в месте установки следующего груза;
• автоматическое подтормаживание вала для снятияустановки колеса по завершении процесса балансировки.

Эргономика рабочего места

• вогнутая форма крышки и специальный бортик, препятствующий падению инструмента и грузов с рабочей поверхности станка
• специальная зона, позволяющая удобно расположить быстросъемную гайку, а также аксессуары к ней (кольцо, чашку)
• свободное расположение конусов: каждый конус может быть помещен в любую свободную ячейку
• свободное расположение инструмента: инструмент может быть расположен на двух горизонтальных площадках в удобном оператору порядке
• много ячеек для грузов позволяют разместить все ходовые номиналы, отдельная ячейка предусмотрена для ленточных грузов

Балансировка любых колес

• автоматический ввод размеров выполняется для дисков диаметром до 28” шириной до 20”;
• установка ленточных грузов линейкой выполняется для дисков диаметром до 28” шириной до 20”;
• наружный диаметр устанавливаемых колес – до 900 мм (35”)

• технология Direct3D позволяет одинаково успешно балансировать колеса с различными дисками: штампованными, обычными литыми или PAX;
• конструкция шпинделя позволяет использовать адаптеры различных производителей для установки мотоциклетных колес и колес без центрального отверстия.

Оптимизация положения шины

Для уменьшения массы устанавливаемых грузов возможно проведение оптимизации «шина-диск». При оптимизации тяжелые участки диска и шины перемещаются на противоположные стороны, что позволяет снизить суммарный дисбаланс колеса.

Прямое измерение осуществляется автоматически двумя электронными линейками. Для ввода размера достаточно подвести линейку к той плоскости диска, куда мастер планирует закрепить груз (в зависимости от формы диска).
Линейка измерения ширины имеет независимое крепление, за счет чего достигается стабильность показаний и увеличиваются интервалы между калибровкам.

Удобный способ установки грузов

В меню балансировочного станка вы можете выбрать удобный способ установки грузов:

• на 6 часов;
• на 12 часов;
• линейкой (специальным удобным механизмом, встроенным в измерительную линейку). Такой способ установки позволяет устанавливать груз в ту плоскость, которую мастер указал при измерении.

Не прерывая работу

На станке вы можете обслуживать одновременно до 3-ех автомобилей

Встроенный счетчик

Встроенный счетчик отбалансированных колес позволяет контролировать объем выполненных работ и использованных расходных материалов.

Компенсация дисбаланса

На станке можно выполнить компенсацию дисбаланса адаптера.

Режим Split

Возможность перерасчета и скрытой установки груза за спицами.

Удобный способ установки грузов

В меню балансировочного станка вы можете выбрать удобный способ установки грузов:

• на 6 часов;
• на 12 часов;
• линейкой.

Технология Direct3D

Причиной неэффективности многих других балансировочных станков при работе с литыми дисками является традиционная технология определения мест установки грузов. Расчет ведется на основе данных о диаметре и ширине колеса, которые вводятся вручную или обычной электронной линейкой. Однако, расчет грузов ведется для условного профиля диска, заданного производителем балансировочного станка, а не для реальной формы алюминиевого диска. После ввода данных и выбора программы ALU (схемы установки грузов) станок рассчитывает необходимую массу грузов и места их установки. Однако, из-за несоответствия реального профиля диска и формы диска в математической модели станка, фактическое место установки груза и его значение может существенно отклоняться от расчетного по вылету и диаметру (см. рисунок). Это, в свою очередь, приводит к возникновению остаточного дисбаланса. Следовательно, на таких станках будут необходимы повторные циклы балансировки.

В отличие от устаревшей схемы расчета груза по параметрам диска, технология Direct3D позволяет точно рассчитать груз с учетом реальной формы диска, вне зависимости от его размера. Direct3D обеспечивает устранение дисбаланса за один цикл, что значительно ускоряет работу на станке и уменьшает расход грузов.

Традиционное измерение положения грузов:

(в балансировочных станках многих других производителей)

Параметры диска, используемые при расчете, отличаются от фактического

Direct 3D: Прямое измерение положения грузов

(в балансировочных станках Сивик)

Параметры диска, используемые при расчете, совпадают с фактическими

Измерительная система на базе технологии Direct3D, позволяет осуществить прямой ввод параметров плоскостей установки грузов, т.е. электронной линейкой непосредственно измеряются вылет и диаметр окружности, на которую будет установлен груз. Станок сам распознает схему установки грузов и способ его крепления (набивной или самоклеящийся).

Исходя из полученных данных, станок точно рассчитывает необходимую массу грузов и их положение. Это позволяет отбалансировать практически любое колесо за один цикл.

Точная установка ленточных грузов

Завершающая часть технологии Direct3D – установка ленточных грузов электронной линейкой:

• точно на дистанцию, соответствующую расчетной;
• точно в расчетное угловое положение;
• оператор фиксирует груз в зажиме, выдвигает его до звукового сигнала и прижимает к ободу.

Станок также поддерживает традиционную схему установки груза в положение «12 час» или «6 час». Однако, такой способ установки требует особого внимания мастера – из-за возможных ошибок и "ручного" смещения груза вне плоскости установки или по окружности до 20 мм. Такая ошибка может привести к остаточному дисбалансу (5-6 г при грузе 50 г).

Технология PowerGuard

Встроенная защита от перенапряжения: При броске напряжения электроника станка не выйдет из строя. Как известно, качество питающей сети во многих регионах остается низким. В связи с этим на всех станках Sivik применено уникальное решение – установлен блок защиты от перепадов напряжения:

• подавление кратковременных бросков напряжения;
• автоматическое отключение при продолжительном превышении напряжения со звуковым сигналом.

После нормализации напряжения в сети станок можно снова включить и продолжить работу.

Гарантия качества

Станок внесен в государственный реестр средств измерений, что подтверждает его высокую точность.

Комплектация

Быстросъемная гайка Sivik

Комплект из 3 стандартных конусов (43÷114,5 мм)

Кронциркуль Sivik для измерения ширины диска

Клещи для установки и снятия грузов

Конус с кольцом для джипов
